ما هو التكوين الهيكلي لقاطع الدائرة الفراغية عالي الجهد ZW7-40.5 الخارجي؟

يُشار أحيانًا إلى هذا النوع من الوصف على أنه "أفقي" أو "عمودي"، ويشير بشكل أساسي إلى اتجاه الترتيب للغرف الممتدة-قوس الطور-الثلاثية داخل العلبة.

1. الترتيب الأفقي (الأفقي).

الميزات الهيكلية: تم ترتيب ثلاث غرف تمديد على شكل قوس مفرغ -أفقيًا ومتوازيًا داخل حاوية محكمة الغلق. هذا هو الهيكل الأكثر كلاسيكية وشائعة في سلسلة ZW7.

المزايا: هيكل مستقر، مركز ثقل منخفض، حمل رياح جيد ومقاومة للزلازل. من السهل ضمان مسافة عزل الطور-إلى-الطور؛ عملية التصنيع الناضجة.

المظهر: قاطع الدائرة الكهربائية بشكل عام عبارة عن حاوية أسطوانية أو بيضاوية الشكل ذات اتجاه أفقي.

2. الترتيب الرأسي (أو "المركزي-المثبت"، لكن لاحظ الفرق).

الميزات الهيكلية: تم ترتيب ثلاث حجرات تمديد على شكل قوس مفرغ -عموديًا أو بزاوية. هذا الهيكل أقل شيوعًا نسبيًا في مستويات الجهد 40.5 كيلو فولت وأكثر انتشارًا في مستويات الجهد العالي.

ملاحظة: بالمعنى الدقيق للكلمة، المفهوم النموذجي "المثبت في المركز-لـ ZW7، باعتباره قاطع الدائرة الكهربية المثبت على عمود خارجي-، يُستخدم غالبًا في مجموعة المفاتيح الكهربائية الداخلية (مثل KYN28). في المنتجات الخارجية، يشير المصطلح "المثبت في المنتصف-" عادةً إلى آلية التشغيل الموجودة في المنتصف أسفل غرفة الإطفاء القوسية-، مما يشكل تصميمًا رأسيًا مدمجًا، بدلاً من الخزان الأفقي المطول التقليدي.

يعد هذا أحد خيارات التكوين الرئيسية التي تؤثر على وظيفة قاطع الدائرة الكهربائية وتركيبه وصيانته.

مدمج-: يعني هذا أن محول التيار مدمج داخل جسم قاطع الدائرة، ليصبح مكونًا متكاملاً وليس جهازًا خارجيًا منفصلاً.

الهيكل المحدد: عادةً، يتم تركيب القلب الحلقي (جزء الاستشعار من CT) مباشرة على الغلاف العازل لغرفة إطفاء قوس قاطع الدائرة - (الغرفة المفرغة)، أو يتم وضعه أسفل جلبة قاطع الدائرة. يمر الموصل الأساسي (موصل الجهد العالي-) عبر مركز النواة الحلقية، ويصبح بشكل طبيعي الجانب الأساسي من الأشعة المقطعية. ترتبط أسلاك الملف الثانوية بصندوق توصيل مخصص.

المزايا الرئيسية

يمثل التصميم "المدمج-في CT" تقدمًا تكنولوجيًا كبيرًا في مجموعة المفاتيح الكهربائية ذات الجهد العالي-مثل ZW7-40.5، مما يوفر العديد من المزايا:

1. هيكل مدمج، توفير المساحة: دمج CT داخل جسم قاطع الدائرة يلغي الحاجة إلى دعامة تثبيت CT منفصلة ويوفر مساحة كبيرة، مما يقلل بشكل كبير من البصمة الإجمالية لمجموعة المفاتيح الكهربائية. يعد هذا مناسبًا بشكل خاص للمحطات الفرعية المدمجة ذات المساحة - والمحطات الفرعية الجاهزة (المحطات الفرعية من النوع -اللوحة).

2. موثوقية عالية، صيانة-مجانية: يوجد جهاز CT المدمج داخل غرفة غاز محكمة الغلق مملوءة بغاز SF6 (يعمل كوسط عازل وإطفاء القوس). يوفر غاز SF6 عزلًا ممتازًا وبيئة مقاومة للرطوبة-والغبار-والتآكل-، مما يضمن بقاء CT غير متأثر بالظروف الجوية الخارجية (مثل المطر والثلج والتكثيف والأوساخ ورذاذ الملح). ويؤدي هذا إلى استقرار ممتاز وتشغيل{10}بدون صيانة طوال فترة تشغيله بالكامل.

3. أداء عزل فائق: يتم توفير عزل CT بواسطة غاز SF6 داخل جسم قاطع الدائرة الكهربائية وراتنجات الإيبوكسي عالية الجودة ومواد العزل الصلبة الأخرى. يؤدي هذا إلى قوة عزل عالية ومستقرة، مما يؤدي إلى التخلص من مشاكل تقادم العزل والرطوبة-التي يمكن أن تحدث مع النوع الجاف التقليدي-أو النوع-المقطعي المغمور بالزيت، وبالتالي تعزيز السلامة.

4. أداء كهربائي ممتاز: نظرًا للهيكل الثابت للموصل الأساسي (جانب الجهد العالي)، فإن موضعه النسبي لـ CT دقيق وثابت، مما يؤدي إلى مقاومة أفضل للتداخل الكهرومغناطيسي، واختلافات زاوية ونسبة أصغر، ودقة قياس أعلى ودقة إجراء الحماية.

كما أن خصائص الإطفاء والعزل القوسي الممتازة لغاز SF6 تمكن -المقطع المدمج من تحمل تأثير الموجة الحادة المتولدة عندما يقاطع قاطع الدائرة -تيار الدائرة القصيرة.

5. التثبيت البسيط وفترة البناء القصيرة: يحتاج المستخدمون فقط إلى تثبيت جسم قاطع الدائرة الكهربائية وتوصيل الكابل الأساسي؛ ليست هناك حاجة لتثبيت جهاز CT مستقل وضبطه وإصلاحه بشكل منفصل. يؤدي هذا إلى تقليل-عبء عمل التثبيت في الموقع ونقاط الاتصال ووقت التشغيل بشكل كبير، مما يؤدي إلى تحسين كفاءة البناء وتقليل تكاليف التثبيت.

6. القدرة على التكيف البيئي القوي والمحكم الغلق: التصميم العام المختوم يسمح لها بالتكيف مع البيئات القاسية مثل درجة الحرارة العالية، ودرجة الحرارة المنخفضة، والارتفاعات العالية، والرطوبة العالية، ورذاذ الملح الساحلي، والتلوث الصناعي، مما يوسع نطاق تطبيق المعدات.

"خارجي" يعني أن محول التيار (CT) موجود كجهاز كهربائي مستقل تمامًا عن قاطع الدائرة.

يتم تثبيته خارج قاطع الدائرة (أو المعدات الأساسية الأخرى، مثل مفاتيح الفصل، وبطانات المحولات)، ويتم توصيله على التوالي مع الدائرة الأولية من خلال الموصلات، أو أشرطة التوصيل، أو الكابلات.

إنه يحتوي على غلاف مستقل خاص به (مثل صب راتنجات الإيبوكسي، أو عوازل البورسلين، أو عزل غاز SF6)، وقوس التثبيت، وصندوق الأطراف، ولوحة الاسم. المزايا:

1. التكوين المرن وسهولة الاختيار والاستبدال:

الاختيار المستقل: يمكن تحديد نموذج ومعلمات CT الأكثر ملاءمة بمرونة بناءً على متطلبات دقة قياس الدائرة المحددة، ونوع ملف الحماية، ومعامل حد الدقة، والسعة، وما إلى ذلك، دون التقيد بنموذج قاطع الدائرة.

سهولة الاستبدال/الترقية: عندما يتم توسيع النظام، أو يتغير نظام الحماية، أو يفشل جهاز CT نفسه، يمكن استبدال جهاز CT بشكل فردي دون استبدال جسم قاطع الدائرة باهظ الثمن، مما يؤدي إلى انخفاض تكاليف الصيانة ومرونة عالية للغاية.

2. سهولة الصيانة والمعايرة ومعالجة الأخطاء:

تصور بديهي: يتم كشف الأشعة المقطعية من الخارج، مما يجعل من السهل ملاحظة حالتها (على سبيل المثال، المظهر، تسرب الزيت، تلف عازل البورسلين).

سهولة الاختبار: تعتبر عملية توصيل الأسلاك والتشغيل مريحة للغاية عند إجراء الاختبارات الوقائية (على سبيل المثال، مقاومة العزل، ونسبة الدوران، واختبارات خصائص الفولت - الأمبير)، دون الحاجة إلى عمليات معقدة على جسم قاطع الدائرة.

3. عزل الأعطال: في حالة فشل جهاز CT (على سبيل المثال، دائرة مفتوحة داخلية، دائرة كهربائية قصيرة)، يقتصر تأثيره عادةً على نفسه ولن يعرض غرفة قاطع الدائرة الموجودة فيها للخطر بشكل مباشر (خاصة قواطع الدائرة SF6)، مما يؤدي إلى مخاطر صيانة منخفضة نسبيًا.

4. التكنولوجيا الناضجة وبأسعار معقولة. الشفافية: تعد التحويلات النقدية الخارجية-منتجات موحدة وراسخة مع عمليات تصنيع ناضجة وسوق تنافسية للغاية. عادة ما تكون تكلفة الشراء الأولية الخاصة بها أقل من تكلفة قواطع الدائرة الكهربائية ذات المحولات المقطعية المدمجة.

إن الأداء الفني والمواصفات ومعايير الاختبار الخاصة بها موحدة للغاية داخل الصناعة، مما يوفر للمستخدمين مجموعة واسعة من الخيارات.

5. مواقع التثبيت المتنوعة والوظائف القوية: يمكن تثبيت CTs الخارجية بمرونة في مواقع مختلفة داخل النظام بناءً على نطاق الحماية ومتطلبات القياس. على سبيل المثال:

CTs الخطية: يتم تركيبها على جانب خط قاطع الدائرة لحماية الخط.

ناقل CT: مثبت على جانب قضيب التوصيل من قاطع الدائرة لحماية قضيب التوصيل.

جلبة المحولات CTs: مخصصة لحماية المحولات.

تسمح هذه المرونة بتكوينات حماية أكثر تعقيدًا ودقة (مثل استخدام ملفات CT مختلفة للحماية الرئيسية، والحماية الاحتياطية، والحماية التفاضلية).

6. يسهل التوسع والتعديل التحديثي: في مشاريع توسيع المحطات الفرعية أو التعديل التحديثي، يمكن إضافة أو استبدال محولات التحويل الخارجية بشكل مستقل عن نظام قاطع الدائرة الحالي، مما يجعل التنفيذ أسهل نسبيًا.

في المنتجات الفعلية، غالبًا ما تظهر النماذج المذكورة أعلاه معًا:

النموذج السائد: تخطيط أفقي + مدمج- في CT. هذا هو الاتجاه الحالي في التصميم الذكي والمتكامل، ومناسب بشكل خاص للتطبيقات التي تتطلب حماية تلقائية (مثل المحولات المثبتة على عمود-في أتمتة شبكة التوزيع).

النماذج الاقتصادية أو الخاصة: تخطيط أفقي + مقطع خارجي. يظهر هذا بشكل شائع في المشروعات الحساسة للتكلفة- أو المشروعات التقليدية التي تحتوي على حلول تركيب CT المستقلة الحالية.

توصيات التحديد: بالنسبة للخطوط الآلية الجديدة والموثوقية العالية والعمل المنخفض-في الموقع، قم بإعطاء الأولوية لـ "نوع CT المدمج-.

بالنسبة للميزانيات المحدودة أو المتطلبات الخاصة لمواصفات CT، يمكن اختيار "نوع CT الخارجي".

فيما يتعلق بأوصاف التركيب "الأفقي" أو "المركزي-"، راجع دائمًا الرسومات الهيكلية المحددة المقدمة من قبل الشركة المصنعة، مع إيلاء اهتمام وثيق لما إذا كانت أبعاد التثبيت وطرق الأسلاك تلبي متطلبات الموقع.

بالإضافة إلى ذلك، هناك اختلاف مهم وشائع في ZW7-40.5 وهو "مع مفتاح العزل". يدمج قاطع الدائرة المدمج (يسمى غالبًا "المراقبة") فاصلًا مرئيًا على أحد جانبي قاطع الدائرة أو كليهما، مما يوفر عزل الصيانة ويعزز السلامة.

باختصار، تعكس مصطلحات التصنيف هذه خصائص سلسلة المنتجات التي طورتها ZW7-40.5 لتلبية الاحتياجات الهندسية المتنوعة. عند اختيار قاطع الدائرة الكهربائية، يجب مراعاة المتطلبات المحددة للمشروع فيما يتعلق بطرق التثبيت ووظائف الحماية وميزانية التكلفة وعادات الصيانة بشكل شامل.

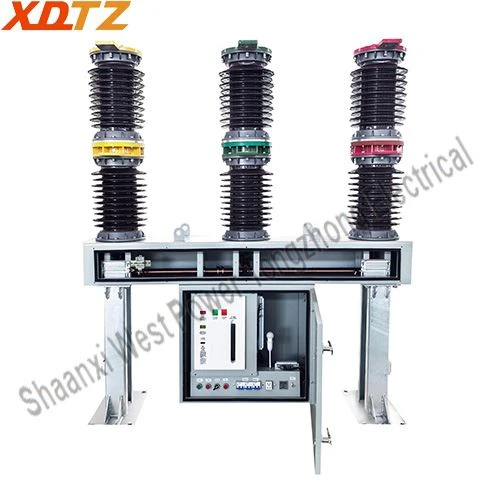

ZW7 -40.5 قاطع دائرة مفرغ خارجيعبارة عن مجموعة مفاتيح خارجية عالية الجهد - بجهد مقدر يبلغ 40.5 كيلو فولت وثلاث مراحل AC520(60) هرتز. ويمكن استخدامها لكسر وإغلاق تيار الحمل، وتيار الحمل الزائد، وتيار الدائرة القصيرة.
