في أنظمة الطاقة،محولات الجهد(PTs) لها قيم جهد ثانوية مختلفة، مثل 100V و100/√3V، والتي ترتبط بطريقة تأريض النظام ونوع الجهد الذي يتم قياسه.
عندما يكون جهد الخط 100 فولت
- بالنسبة للأنظمة المؤرضة مباشرة ذات النقطة المحايدة (الأنظمة المؤرضة بتيار عالٍ)، يتم عادةً استخدام ثلاثة-محولات جهد ثلاثية الطور-ملف وخمسة- أو ثلاثة محولات جهد أحادية الطور -متصلة بتكوين Y0/y0/Δ.
- عندما يكون جهد الخط الأساسي عند قيمته المقدرة، يكون جهد الخط الثانوي 100V. على سبيل المثال، إذا كان جهد الخط الأساسي هو 10 كيلو فولت، بعدمحول الجهديتم تحويل النسبة، ويتم تثبيت جهد الخط الثانوي عند 100 فولت. يتم استخدامه لتوصيل أدوات القياس، وأجهزة الحماية، وما إلى ذلك، التي تتطلب جهد خطي 100V، مما يجعل من السهل تصميم هذه الأجهزة وتشغيلها وفقًا لمستويات الجهد القياسية.
عندما يكون جهد الطور 100/√3V
- في النظام المحايد المؤرض مباشرة، يكون جهد الطور الثانوي 100/√3V. بما أن العلاقة بين جهد الخط وجهد الطور هي Ul=3Uph، ومن المعروف أن جهد الخط هو 100V، فإن جهد الطور هو 100/√3V. في دوائر القياس والحماية، تتطلب بعض المكونات إشارة جهد الطور، ويمكن لقيمة الجهد الثانوي هذه أن تلبي متطلبات التشغيل الخاصة بها.
- بالنسبة لنظام -نقطة محايدة غير مؤرضة (نظام تأريض بتيار منخفض-)، عند حدوث عطل أرضي أحادي الطور-، ينخفض جهد الطور المعيب إلى الصفر، بينما يرتفع جهد المراحل غير المعيبة-إلى جهد الخط. في هذا الوقت، جهد الخرج لملف الدلتا المفتوحمحول الجهدهو 100V، في حين أن جهد الطور العادي على الجانب الثانوي هو 100/√3V. وذلك لأنه في ظل التشغيل العادي، تكون جهود الطور الثلاثة -متناظرة، ويكون جهد الطور 100/√3V بعد التحويل بواسطة محول الجهد. عندما يحدث -خطأ أرضي أحادي الطور، يمكن استخدام خرج 100 فولت من ملف دلتا المفتوح لإنشاء جهاز مراقبة العزل لاكتشاف الأخطاء الأرضية في النظام.
- الجانب الثانوي أمحول الجهديحتوي على ملف بجهد خرج يبلغ 100/3 فولت، وهو ملف الجهد المتبقي لـ PT. في مرحلة PT ثلاثية -، يتم توصيل الجانب الثانوي في تكوين دلتا مفتوح لحماية المرحل في حالة حدوث خطأ أرضي.
-
ختاماً

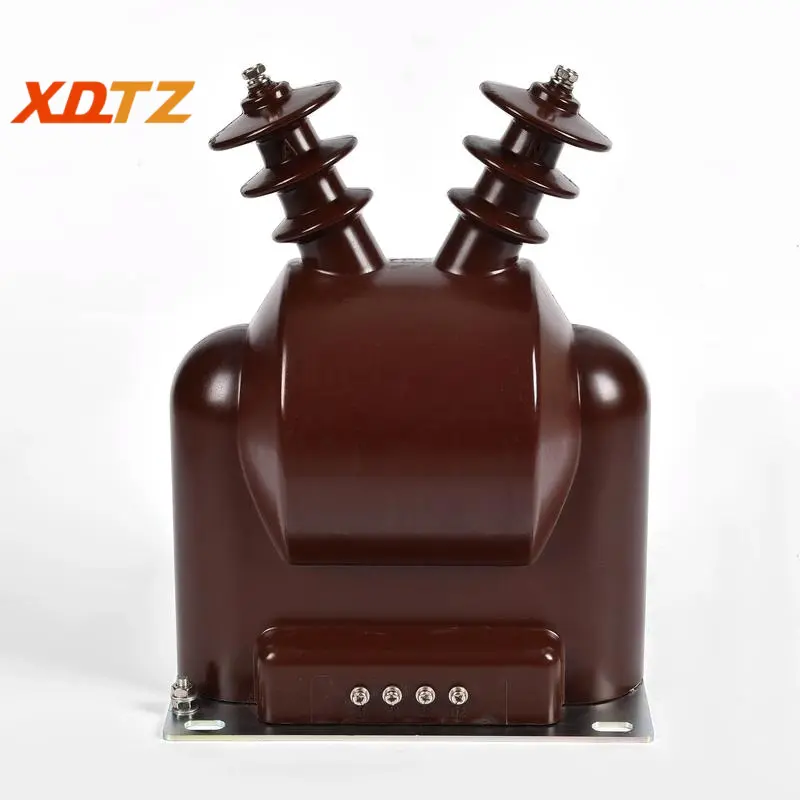

لذلك فإن العبارة التي تقول "الجهد الثانوي لـ أمحول الجهد JDZW-35هو 100 فولت أو 100/√3 فولت" صحيح.
