موصلات فراغ ذات جهد عالي من سلسلة JCZ1 -AC

تم تصميم موصلات التفريغ ذات الجهد العالي -التيار المتردد من سلسلة JCZ1 (يشار إليها فيما يلي باسم "الموصلات") للاستخدام في شبكات طاقة التيار المتردد التي تعمل بتردد 50-60 هرتز، مع جهد تشغيل مقدر للدائرة الرئيسية يبلغ 7.2 كيلو فولت أو 12 كيلو فولت وتيار مقدر يبلغ 630 أمبير أو أقل. يتم استخدامها للتبديل عن بعد، وقطع الاتصال، والبدء المتكرر والتحكم في محركات التيار المتردد، وهي مناسبة بشكل خاص للاستخدام مع الصمامات وأجهزة الحماية المختلفة كبديل لقواطع الدائرة الكهربائية.

                      سلسلة JCZ1 من موصلات التفريغ ذات الجهد العالي -التيار المتردد لديه العديد من التطبيقات:

1. التحكم في المحركات: التشغيل المتكرر والإيقاف والعكس للمحركات غير المتزامنة/المتزامنة ذات الجهد العالي- (على سبيل المثال، في صناعات التعدين والمعادن والكيماويات والآلات)

2. تبديل المحولات: التبديل المتكرر لمحولات التوزيع ومحولات المعدل (AC-6a)

3. تبديل بنك المكثف: التبديل المتكرر لبنوك مكثف تعويض الطاقة التفاعلية (AC-6b، الأمثل لنوع JCZ1C)

4. دائرة FC (مجموعة الصمامات -الموصل): تستخدم في مجموعة المفاتيح الكهربائية ذات الجهد المتوسط ​​- للحماية والتحكم المتكاملين

5. أجهزة التأريض/قمع القوس الكهربائي: التبديل المتكرر لخزانات مقاومة التأريض ذات النقطة المحايدة للمولد ودوائر ملف قمع القوس الكهربائي

6. الأحمال الأخرى: تطبيقات التشغيل المتكررة مثل الأفران الكهربائية، ومعدات المقوم، ومحولات تردد الجهد العالي-، وإمدادات طاقة الجر عبر السكك الحديدية

1. عمر كهربائي طويل وأقل صيانة:يمنع الهيكل المحكم لقاطع التفريغ أكسدة التلامس وتآكله، مما يؤدي إلى عمر كهربائي أطول بعدة مرات من موصلات الزيت-النفخ الحر/المغناطيسي-الخارجية؛ صيانة مجانية- تقريبًا، ولا تتطلب تغيير الزيت أو تعديلات فجوة التلامس.

2. مناسبة للتشغيل المتكرر:قادر على ترددات تشغيل عالية (تصل إلى مئات المرات/الساعة)، ومناسب للمحركات، والمكثفات، والأفران الكهربائية، وغيرها من التطبيقات التي تتطلب -إيقافًا وتبديلًا بشكل متكرر، وأقل عرضة للتلف.

3. قدرة كسر موثوقة ووقت قصير للانحناء:توفر آلية إطفاء العزل الكهربائي الفراغي إطفاء القوس السريع، والجهد الزائد المنخفض، والحد الأدنى من التأثير على شبكة الطاقة والحمل، مما يجعلها مناسبة لتبديل الأحمال الحثية/السعوية مثل المكثفات والمحركات.

4. حجم صغير وهيكل مدمج:بالمقارنة مع الموصلات التقليدية ذات الجهد العالي-، فهي ذات حجم إجمالي أصغر، مما يسهل تركيبها في المفاتيح الكهربائية، وخزائن FC، وخزائن التحكم في المحركات، مما يوفر المساحة.

5. الحياة الميكانيكية الطويلة:تتميز الآلية البسيطة والموثوقة بعمر ميكانيكي يصل إلى ملايين الدورات، وتشغيل مستقر، ومعدل فشل منخفض.

6. لا يوجد خطر الحريق أو الانفجار، صديق للبيئة وآمن:لا ينتج أي نفط أو غاز أو وسائط قابلة للاشتعال، مما يمنع رش الزيت وتسرب الغاز والانفجارات. فهو لا ينتج غازات سامة، مما يجعله مناسبًا للبيئات الداخلية وتحت الأرض والكيميائية ذات متطلبات السلامة العالية

1. تتكون هذه السلسلة من الموصلات من إطار معزول، وقاعدة معدنية، وذراع ذراع نقل الحركة، ونظام كهرومغناطيسي، ومفتاح مساعد، وأنبوب مفتاح فراغ (انظر الشكل 1). عندما يتم تنشيط الملف الكهرومغناطيسي بجهد تحكم، يقوم عضو الإنتاج بتشغيل ذراع الكرنك، ويغلق نقاط الاتصال الرئيسية داخل أنبوب مفتاح التفريغ. عندما يتم إلغاء تنشيط الملف الكهرومغناطيسي-، تنفتح نقاط الاتصال الرئيسية نتيجة لحركة نابض الفتح.

2. يتكون أنبوب مفتاح الفراغ من غطاء علوي، وغطاء سفلي، ومنفاخ معدني، وأنبوب سيراميك. الغلاف الخارجي لأنبوب مفتاح الفراغ مصنوع من 95% من مادة السيراميك العازلة في أنبوب السيراميك المموج، والذي يتميز بمسافة زحف كبيرة، قوة ميكانيكية عالية، مقاومة للحرارة، ومقاومة للصدمات. يتم تغليف زوج من جهات الاتصال المتحركة والثابتة داخل أنبوب مفتاح الفراغ. مادة التلامس هي عبارة عن نحاس -مقاوم للتآكل-W-مرحاض مع قيمة قطع تيار منخفضة-. هذا يقلل من الجهد الزائد الناتج عن قطع التيار أثناء عملية الكسر مع تلبية متطلبات أداء الكسر، وبالتالي تحسين عمر الخدمة لأنبوب مفتاح الفراغ. عندما يتحرك المنفاخ المعدني بشكل محوري، فإنه يدفع جهة الاتصال المتحركة للقيام بعملية الفتح والإغلاق.

3. النظام الكهرومغناطيسي، مع الأخذ في الاعتبار المطابقة الجيدة لخصائص الجذب والتفاعل الفعلية، والاستفادة من مزايا انخفاض مستوى الضجيج وتوفير الطاقة أثناء تشغيل الموصل، يعتمد نظام ملف مزدوج DC - يتكون من تشغيل وإمساك اللفات، ويتم التبديل عبر مفتاح مساعد. لسهولة تشغيل طاقة التيار المتردد، تم تجهيز الموصل بمقوم الجسر.

4. القفل الميكانيكي: عندما يتم تنشيط ملف الإغلاق، يغلق الموصل، ويتم تعشيق القفل الميكانيكي؛ عندما يتم تنشيط ملف الرحلة، ينفصل القفل الميكانيكي، ويتم تحرير الموصل. عندما يكون ملف الرحلة ساخنًا، يظل الجهد الكهربي الخاص به ضمن نطاق 85%-110% من الجهد الأمريكي، مما يضمن تحريرًا موثوقًا للموصل.

5. عدد أقطاب الدائرة الرئيسية: واحد، ثلاثة، أو عدة أقطاب.

6. التحكم في جهد إمداد الطاقة: تيار متردد 110 فولت، 220 فولت. يمكن تخصيص الفولتية الأخرى وفقًا لاحتياجات المستخدم.

7. النظام الكهرومغناطيسي DC: يتم توفير طاقة التحكم AC إلى الملفات من خلال مقوم الجسر.

8. يجب أن تكون وصلات الدائرة المساعدة أربعة مفتوحة بشكل طبيعي وثلاثة مغلقة بشكل طبيعي.

9. تيار التسخين المقدر لدائرة اتصال المفتاح المساعد هو 5A.

10. دورة العمل المقدرة: دورة عمل طويلة المدى-متقطعة، دورة عمل زمنية قصيرة متكررة-(دورة العمل المقدرة 40%).

JCZ1-أبعاد القطب الواحد وأبعاد التركيب من السلسلة D

الشكل 2 سلسلة JCZ1-NS للمغناطيس الدائم: أبعاد القطب الواحد وأبعاد التركيب

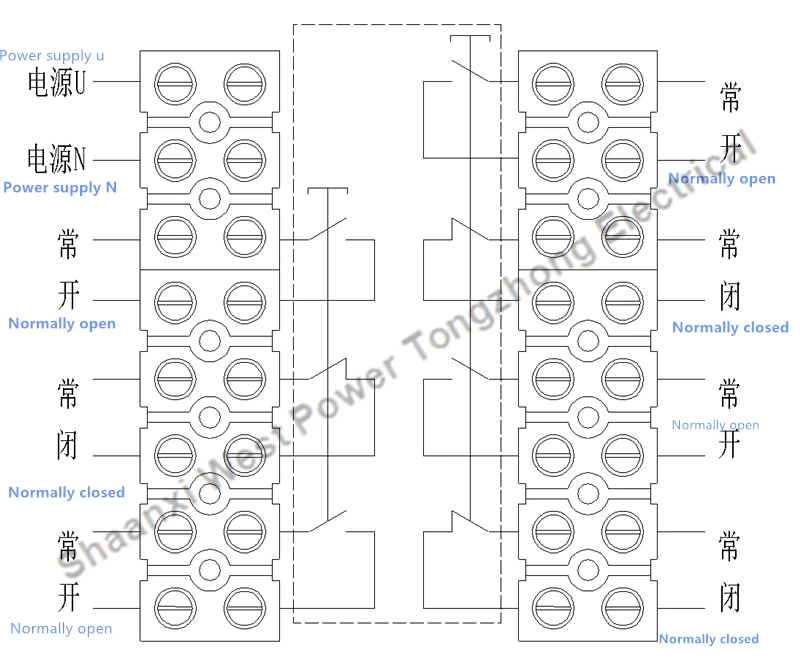

الشكل 3 JCZ1-مخطط الأسلاك الخارجية أحادي القطب من السلسلة D

     الشكل 4 JCZ1 - مخطط الأسلاك الخارجية أحادي القطب لسلسلة المغناطيس الدائم NST
